1)   电源端子：RF485数据中继器的电源端子，面板上有220V字样。端子上标识为L、N、是为RF485数据中继器的主要工作电源。

2)   功能端子：RF485数据中继器的通讯端子标为A与B，用于连接采集器或电表的485口。A与A对接、B与B联接。本产品标配BITACT型卡线式485专用接线端子，安装时要保证接线端子与485口接触良好，螺钉要紧固。

3)   连线颜色：红：L   黑：N   黄：A  绿：B

4)   采用国网标准的4线卡口式防水接头（如右图所示）

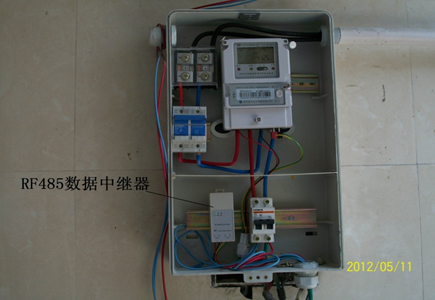

5)   安装方式：支持DC35导轨或固定安装方式(见后面的安装示意图)。

1）用电信息采集系统中电能表RS485数据无线转发功能

本RF485数据中继器可以将一路RS485输入转换为无线数据输出， 同时能将无线数据输入转换成RS485数据输出，实现采集器和电能表之间的可靠数据通信。

2）桥接中继功能

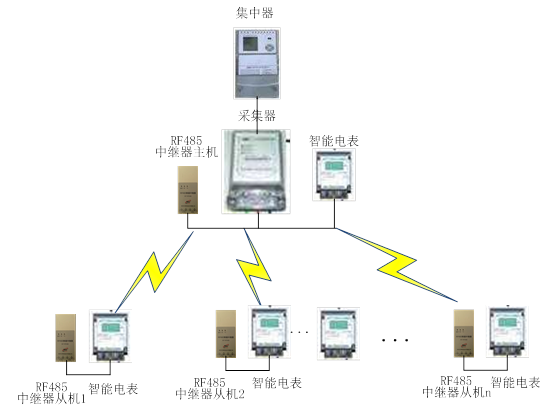

当电能表和采集器之间距离较远，超出RF485数据中继器的可靠工作范围后，数据可自动通过其他RF485数据中继器进行中继。

3）自动组网

本RF485数据中继器支持400个以上信道，具备自动组网功能，现场安装无需人工设置。

4）RS485阻抗自动适配

5）波特率自适应功能

能自动适应电能表9600、4800、2400、1200的波特率

能自动在电能表波特率中进行扫频功能、防止电能表因为波特率偏移后造成通信不正常现象，提高通信合格率。

6）电能表RS485电路雷击浪涌隔离保护

   RF485数据中继器会对电能表的RS485进行隔离保护，以免电能表被击穿。

7） 协议支持

通信协议符合DL/T 645－1997《多功能电能表通信规约》（通信速率为1200bps）、 DL/T 645－2007《多功能电能表通信协议》（通信速率为2400bps）。

8）状态指示

通过LED灯，指示RF485无线数据中继器的各种运行状态：数据流状态、RF485中继器运行状态。

9）配置专用掌机

专用掌机可用于现场信号测试、设备调试、技术参数调整等。

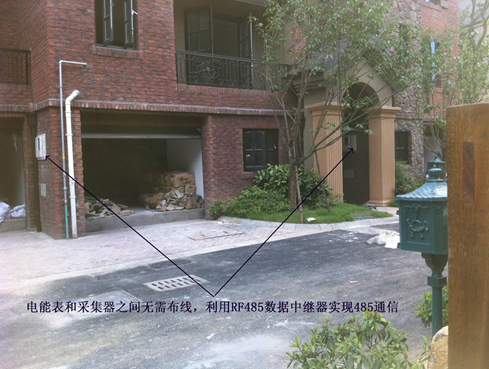

（1）农村、旧城区域和别墅等电能表分散地区用电信息采集系统建设最优方案。

（2）有效解决电能表分散地区485线路敷设难度大、成本高、周期长的问题。

（3）大大增加单个GPRS无线采集终端所采集的电能表数，经济性高。

（4）有效降低施工难度，缩短施工周期，避免施工中飞线和地下穿管带来的种种问题。
