适用范围
适用于6kV、10kV、35kV、66kV配电网线路各种类型故障精确定位。
故障行波定位技术

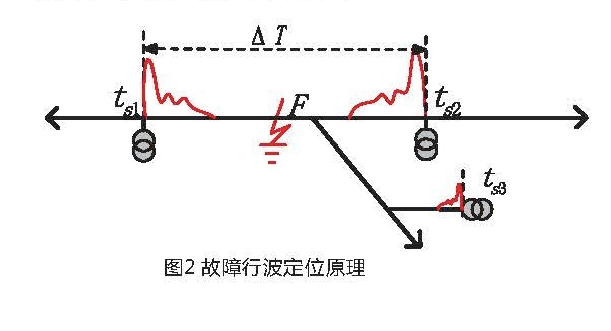

如图2所示,线路F点发生故障时,故障点产生暂态行波信号,以光速( vc)沿线路向整个电网传播,利用故障行波到达行波采集终端的高精度卫星同步时差(△T=tS1-tS2) , 根据公式L1F=（△T·vc+L）/2计算故障点准确位置。其中vc和线路全长L为常数,定位结果仅与行波信号采集的时间精度有关,不受电流、电压等参数测量与整定精度的影响。当时间精度达100ns时s ,定位误差小于30m。
现场安装图

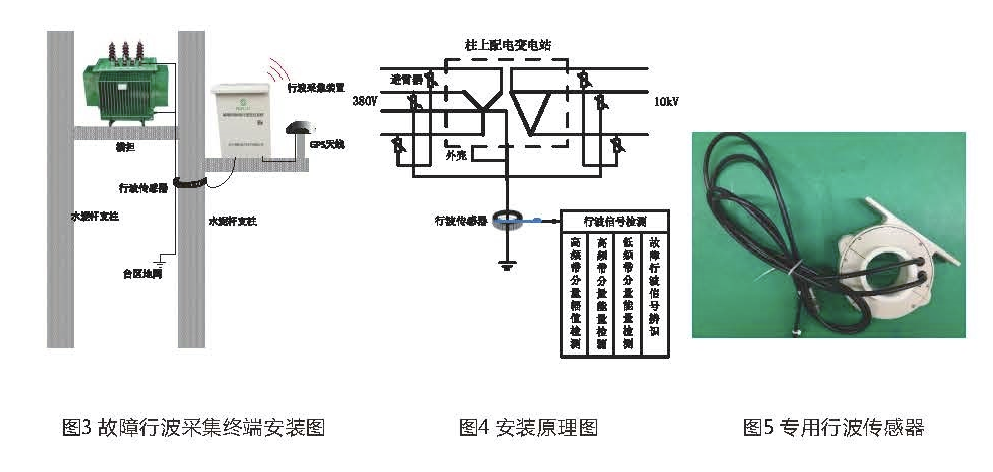

见图3-5, 专用穿芯式行波传感器抱接台区变压器外壳接地线；GPS天线固定在台区空矿区域；行波采集终端用支架安装在台区水泥杆塔上；装置电源可直接从变压器二次侧获取，也可采用太阳能取电。
技术水平高 将国家技术发明二等奖成果“基于广域电压行波的复杂电网故障精确定位及应用”推广应用于配电网。
定位精度高 实现故障点杆塔级精确定位。提高配电网运维效率,架空线路故障定位误差小于100m ,电缆线路故障定位误差小于80m。
故障检测灵敏 采用高频行波信号 ,实现高达20KΩ接地故障的捕捉和定位,满足10kV线路掉水泥地的检测与定位。
不受故障类型限制 满足单相接地、相间短路、雷击等故障定位要求。
不受中性点运行方式影响 能应用于中性点经电阻接地及消弧线圈接地等各种接地方式的配电系统。
带电安装 行波传底器设计成开环穿芯式结构 ,不停电安装,不影响电网一-次、二次回路运行。

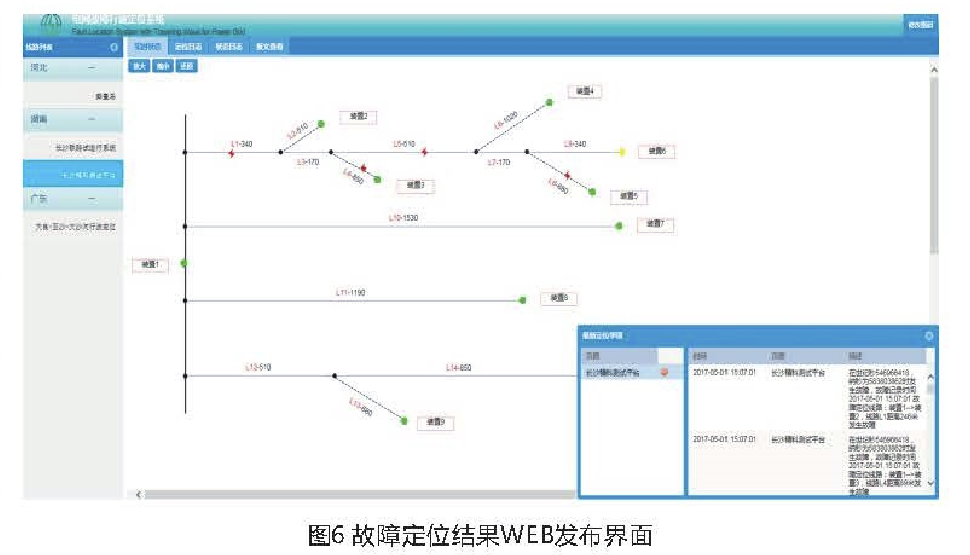

多途径定位结果发布 支持手机APP、 短信、Web浏览三种故障定位结果查询方法。
