故障行波定位技术

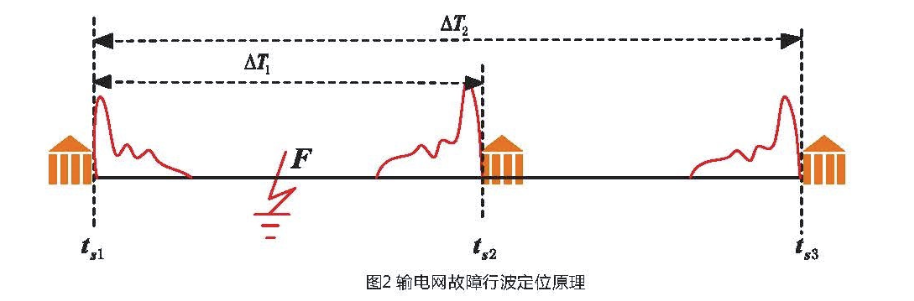

如图2所示,线路F点发生故障时,故障点产生暂态行波信号,以光速( vc)沿线路向整个电网传播,利用故障行波到达变电站行波采售终端的高精度卫星同步时差(△T1=tS1-tS2) , 根据公式L1F=（△T1·vc+L）/2计算故障点准确位置。其中vc和线路全长L为常数,定位结果仅与行波信号采集的时间精度有关,不受电流、电压等参数测量与整定精度的影响。当时间精度达100ns时s ,定位误差小于30m。
适用范围
适用于110kV、220kV、330kV、500kV、750kV、1000kV交流输电网及±500kV、±800kV、 ±1100kV 直流输电线路的故障定位。
故障行波采集终端主要技术指标
名称 | 指标 |
电源 | 户外终端：AC220V或太阳能 户内组屏：AC220V；DC220V或DC110V |
通道数 | 户外终端：2-6通道/台 户内组屏：32通道/台 |
功率 | 户外终端：≤1W 户内组屏：直流回路≤50W、交流电压回路≤0.05V 交流电流回路≤0.3VA |
行波采集灵敏度 | 故障脉冲电流启动灵敏度0.2A，满足绝缘子闪络等轻微故障的定位要求 |
采样率 | 硬件模拟检测行波信号，频率高达20MHz |
卫星同步时间误差 | 采用GPS/北斗双模卫星同步时钟，误差小于10ns |
通信介质 | 光纤、公网（4G/GPRS）,可选择接入阿里云、国网云或电网公司管理信息系统 |
安装方式 | 抱柱、壁挂、组屏等 |
现场安装图
专用穿芯式行波传感器抱接变电站内容性设备接地线。故障行波采集终端可直接安装于变电站室外高压场CVT水泥支柱上；也可组屏安装在控制室；或安装在线路管理区分界铁塔上，利用太阳能供电，可采集铁塔接地线暂态行波信号。
技术水平高 采用电压行波信号，不收变电站出线数量限制。已获得国家技术发明二等奖、中国专利优秀奖。
定位精度高 故障定位误差小于100m，故障捕捉率高达98%。
故障检测灵敏 故障脉冲电流检测灵敏度高达0.2A，能实现绝缘子污闪等初始故障的定位与预警。
带电安装 行波传感器具有穿芯式和抱柱式结构，套接在电网荣性设备（如CVT、变压器外壳、塔杆等）一次接线地线上，不停电安装，不影响变电站一、二次回路运行，满足输电线路跨省分界塔杆安装需求。
多途径定位结果发布 支持手机APP、短信、Web浏览三种故障定位结果查询方法。
